Draft ETSI EN301908-2 v13.0.1(2020-03)法規主要增加兩項測試 ,總輻射功率(Total Radiated Power, TRP)、總全向靈敏度(Total Isotropic Sensitivity, TIS) 。且要求適用於小於72mm的掌上型設備需要進行測試,具體測試程式,混響室方法可參考ETSI TS 137 544 。
TRP(Total Radiated Power):通過對整個輻射球面的發射功率進行面積分並取平均得到。它反映手機整機的發射功率情況,跟手機在傳導情況下的發射功率和天線輻射性能有關。
TIS(Total Isotropic Sensitivity):反映在整個輻射球面手機接收靈敏度指標的情況。它反映了手機整機的接收靈敏度情況,跟手機的傳導靈敏度和天線的輻射性能有關。
其中TIS,TRP限制值分別如下

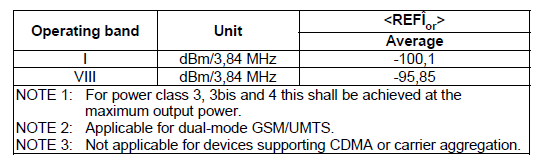

1、TIS 量測值不能超過表中規定,請產品需評估高中低三個通道 ,分別為 UTRA FDD band I (-100.1) ,Band VIII (-95.85)

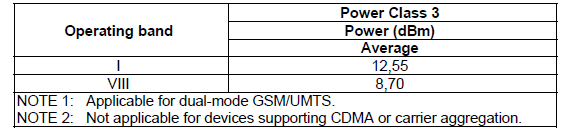

2、TRP 量測值不能超過表中規定,請產品需評估高中低三個通道 ,分別為 UTRA FDD band I (12.55dBm) ,Band VIII (8.7dBm)
Note:
BHHL(人頭左耳+左手) Beside Head Hand Left (Head and Hand Phantom)
BHHR(人頭右耳+右手) Beside Head Hand Right (Head and Hand Phantom)
此部分為頭加手時的情況,主要就是類比人們在接聽電話時所進行中的動作,比起單純手而言手機靠近頭時因周遭環境改變所以天線的輻射效率也會受到影響。
一般測試經驗如下,輻射TRP一般較少出問題,而輻射TIS不過時可以朝產品內部電磁雜訊的干擾進行整改。當輻射TIS不達標時,首先要考慮傳導TIS是否達標,或是射頻電路中的器件(如雙工器的隔離度較差導致)、或是加強遮罩蓋與共模電感對地,以及各節電路的匹配等因素有關。
總之通常TIS越小越好,正如我們的耳朵聽與聽聲音的關係,我們都希望越小聲的聲音都能夠聽見,這樣就代表這個終端手機靈敏度也就越好。
