目前，傳導抗干擾標準BS EN IEC 61000-4-6已經更新到2023版。
相關時間如下：
DOP: 2024-04-11
DOW: 2026-07-11
哦，對了！ ! 記得上一版還是BS EN 61000-4-6：2014版本，現在2023版都已經出來了！
先簡單瞭解一下，相對於前一版本的主要重點差異，如下：
a.修改了注入方法選擇的原則；刪除了使用clamp注入法前需要檢查AE端阻抗的要求

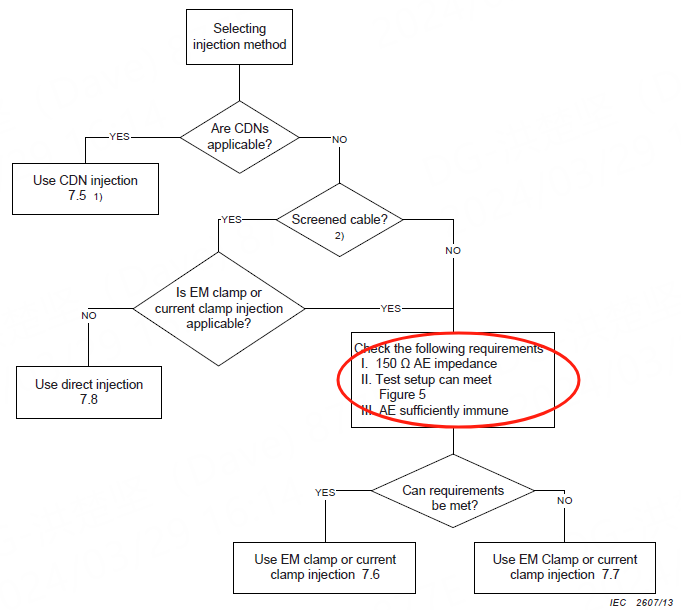

2014版本 如下圖：

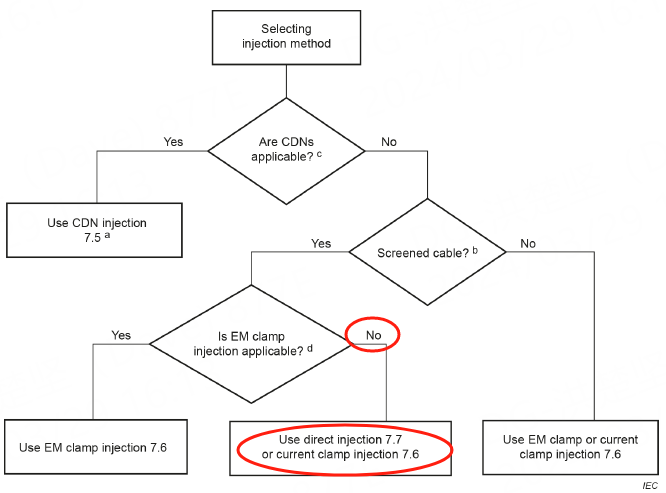

2023版本 如下圖：
通過以上兩張圖片可以看出，在於無合適CDN選擇的情況下，會有以下差異：
——對於遮罩線，不合適EM clamp測試時，可選擇direct injection或current clamp injection，比舊版多了current clamp injection的選擇；
——對於遮罩線，合適EM clamp測試時，新版就用EM clamp測試即可，舊版則需要檢測AE端是否滿足150Ω系統阻抗，再決定使用EM clamp 或 current clamp injection的測試方法；
——對於非遮罩線，新版選擇使用EM clamp或current clamp injection；舊版則需要檢測AE端是否滿足150Ω系統阻抗，再決定使用EM clamp or current clamp的具體測試方法。
b. 更新了放大器飽和度檢查方法
在傳導抗干擾測試中，需要放大器處於不飽和的狀態下進行測試，2023版的標準對確認飽和度的方法進行了有化更新，如下：
1、在所有使用的耦合裝置中，確定在每個頻率步長電平設置過程中所需的最高正向功率P formax。
2、對於每個頻率，重複以下步驟：
a. 設置功放輸出電平為P formax；
b. 將射頻信號發生器的控制電平提高5.1 dB；
c. 記錄新的正向功率P formax, inc；
d. 如果對於所有頻率步長，P formax, inc -P formax的差值在3.1 dB和7.1 dB之間，則放大器在公差範圍內，並且測試系統足以在選定的測試電平進行測試。如果差值小於3.1 dB或大於7.1 dB，則放大器是非線性的，不適合測試。
或者，可以將上述飽和驗證程式直接包含在每個CDN的電平設置過程中。
c.附件H變更為：多信號測試。
多信號測試應用的新增是為了縮短需要多種信號測試的產品的測試時間。
但是！！但是！！但是！！如果採用多信號一起測試，測試結果仍是FAIL，則最終還是以單一信號測試的結果為准。
閱讀了以上資訊，您是否對2023版本的更新有了一定的瞭解？
