針對有音訊輸出的多媒體設備，標準有專項測試要求，在此提出一點解讀見解，讓廣大客戶能分辨自己產品是否符合這類測試，且在產品初期就能考慮EMC設計，説明客戶減少認證成本和縮短認證週期。
EN 55035 Scope包含哪些設備?
適用於額定交流電壓有效值或直流電壓不超過600V的資訊技術設備、音訊設備、視頻設備、廣播接收設備、娛樂燈光控制設備及其組合。
什麼是音訊設備？
主要功能至少包括音訊信號產生、輸入、存儲、播放、檢索、傳輸、接收、放大、處理、轉換或控制其中一項的設備。
產品測試
針對有音訊輸出功能的設備，附錄G章節RS和CS有專項測試要求，需監控干擾過程中產品聲干擾比

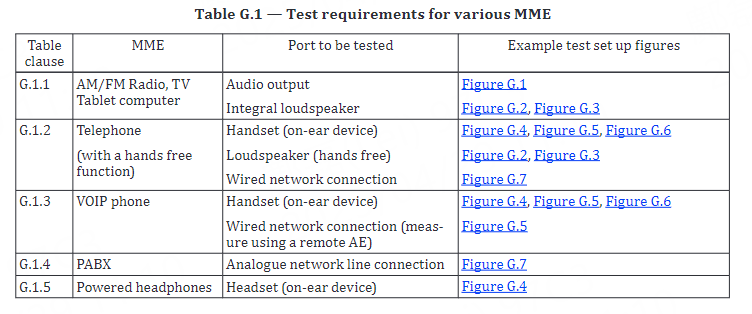

1、常見MME設備的測試埠和示例測試圖

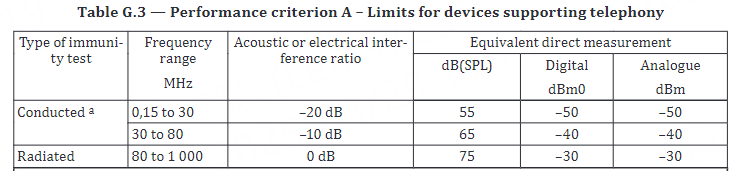

2、支援電話功能聲/電限制值
3、除支援電話功能設備以外限制值（-20dB或更好）

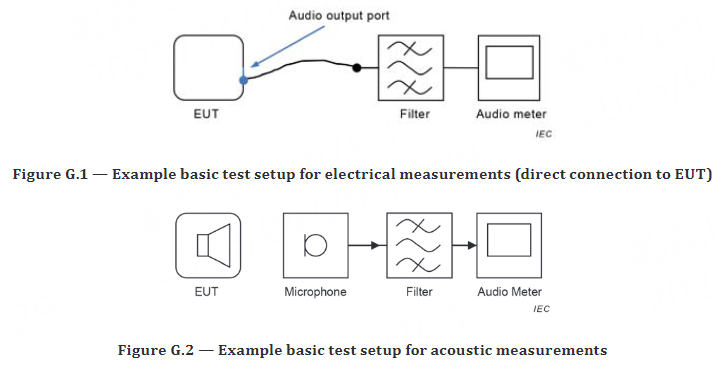

4、聲學/電學測試示例圖
產品設計初期-EMS問題分析：
干擾分析：
RS在外殼遮罩性能完好的情況下，干擾信號通常是天線發射，再通過外露電源線和信號線耦合干擾，通過音訊功能放大，被聲音分析儀器監控到；
CS是直接把干擾信號通過CDN加在產品電源端或者信號端，再傳遞到產品內部，通過音訊功能放大，被聲音分析儀器監控到；
產品設計初期-關於RS/CS一點佈局建議
傳導抗擾度：
1. 優化電源濾波：
在電源入口處安裝合適的電源濾波器，以抑制傳導干擾的傳入。
確保濾波器的接地良好，接地線盡可能短。
2. 改進接地設計：
根據電路頻率選擇合適的接地方式，如單點接地、多點接地或混合接地。
降低接地阻抗，確保接地系統穩定，避免地電位差引起的干擾。
3. 增加去耦電容：
在IC的VCC和GND之間增加合適的去耦電容，減少電源線上的雜訊對IC的影響。
4. 優化佈線：
合理佈線，避免信號線與電源線、地線之間的相互干擾。
對強干擾源（如晶振、高頻電路）進行遮罩處理。
5. 增加保護電路：
在電源線和信號線上增加保護電路，如瞬態抑制二極體（TVS）、壓敏電阻（MOV）等。
輻射抗擾度：
1. 加強遮罩：
在關鍵電路或設備外殼上增加遮罩罩或遮罩層，使用高導電材料並確保良好接地。
2. 優化PCB佈局：
將高頻電路與低頻電路分開，避免相互干擾。
確保PCB的地平面完整，減少地環路引起的干擾。
3. 增加濾波器：
在信號線和電源線上增加濾波器，抑制電磁干擾的傳輸。
4. 能量分散：
通過控制軟體實現展頻和跳頻技術，分散頻段能量，降低單點頻率輻射的電磁波強度。
5. 減少環路面積：
減少高頻電流環路面積，避免形成“天線效應”從而降低輻射騷擾。例如，縮短連線長度，消除不必要的長插腳等。
