IEC的靜電標準，已將近十來年沒有更新，相對前一版本整體佈局上還是有一些變化的，跟著小編一起瞭解下有哪些需要重點關注的變化：

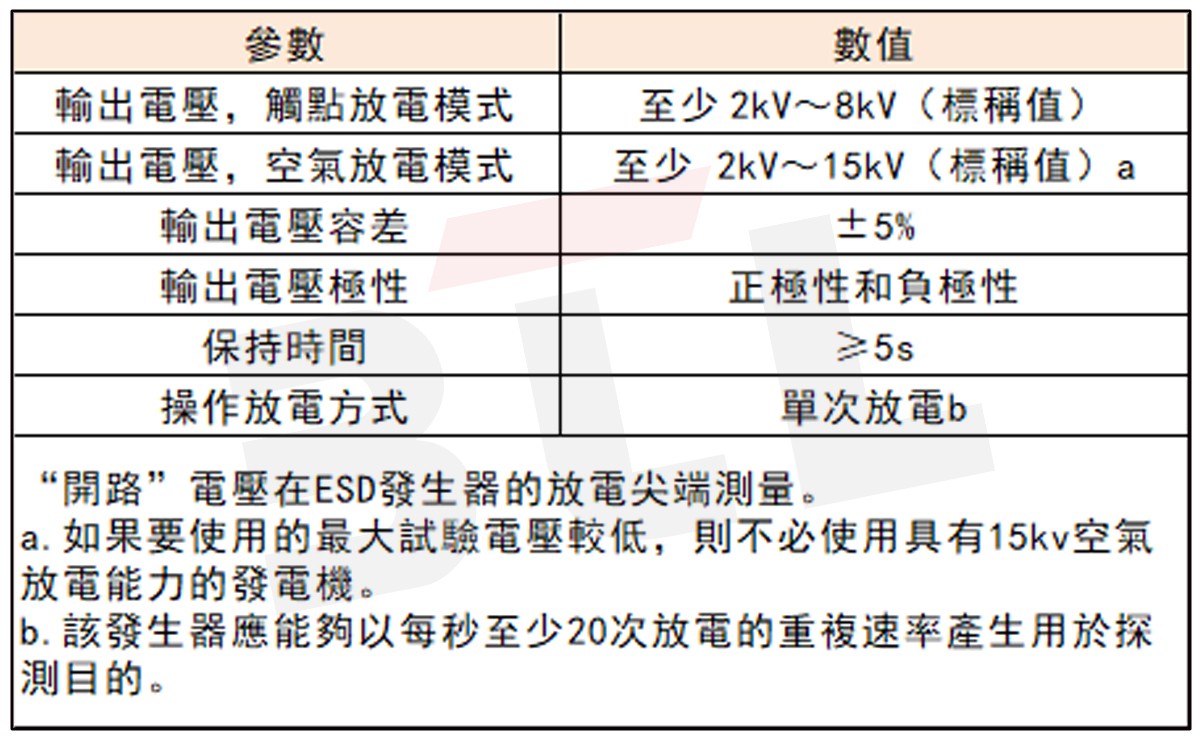

表2-靜電發生器總體參數

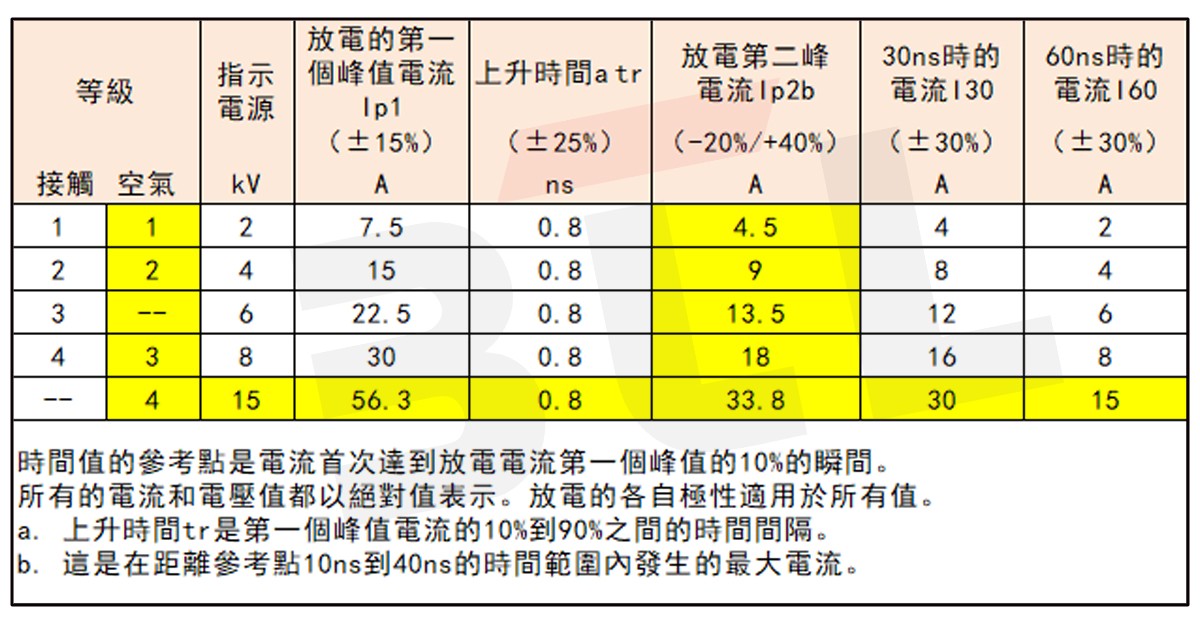

表3-放電電流波形參數
細心的您應該已經發現了：
·表2的接觸放電至少起步，由原來的1kV更新為2Kv；
·表3中黃部分增加了帶有空氣放電尖端的ESD發生器的校準要求；
·表3中還可以看出對於支援到15kV靜電槍還要校準15kV波形。

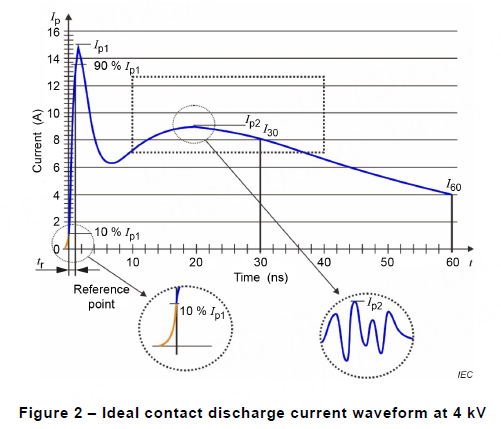

看下新標準的靜電接觸放電4kV校準電流波形圖：
與此同時，電流校準程式也進行了一些更新；
當然，對於開路輸出電壓需要滿足在放電開關閉合的情況下測量 ESD 產生器的開路輸出電壓，且符合表 2 的要求。
ESD 產生器的電流波形參數測量步驟：
1. 記錄五次放電的波形（正、負極性各五次）。
2. 測量以下參數（參見圖 2 和表 3），並確保每個值均在允許範圍內：
Ip1：第一峰值電流（A）
Ip2：第二峰值電流（A）
I30：放電後 30 ns 時的電流（A）
I60：放電後 60 ns 時的電流（A）
tr：電流上升時間（ns）
3. 至少一個8kV 正極性接觸放電的波形應包含於校準報告中。
校準程式中添加了Ip2點的測量，並且2025的標準中強調了應至少至少一個8kV 正極性接觸放電的波形在報告中。

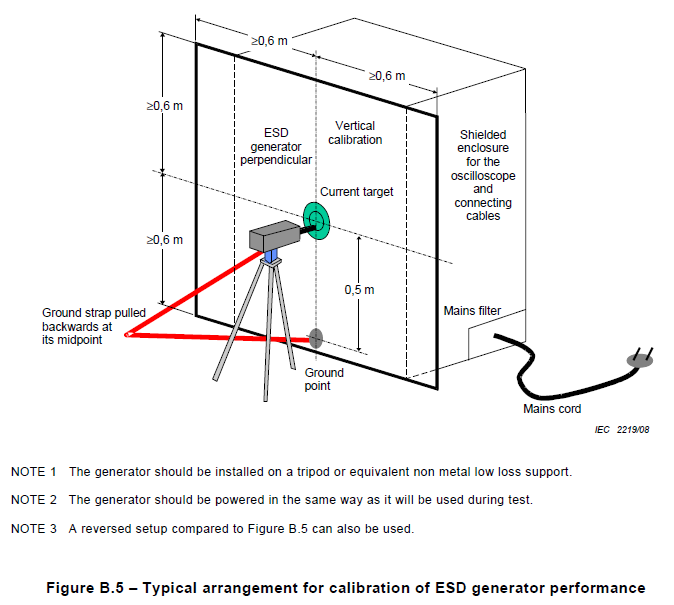

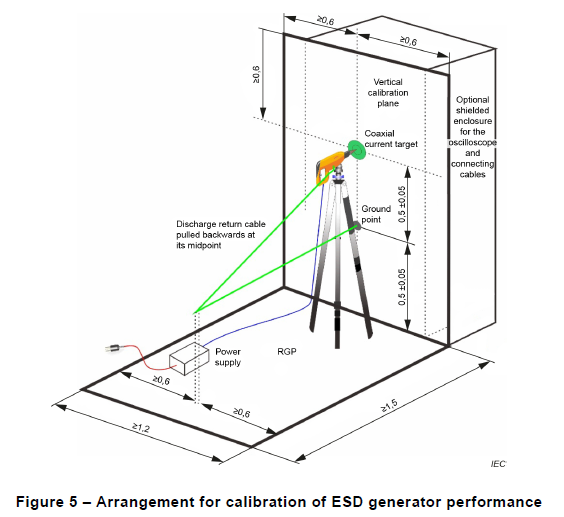

我們再對比一下2025版本和2008版本的校準靶板配置的一些變化：
IEC 61000-4-2:2025 IEC 61000-4-2:2008
新版本增加了特定設備測試裝置的規範性附件
小型壁掛式EUTs；即EUT＜(0.5*0.5)m時，VCP的中心應位於EUT兩側的中心。

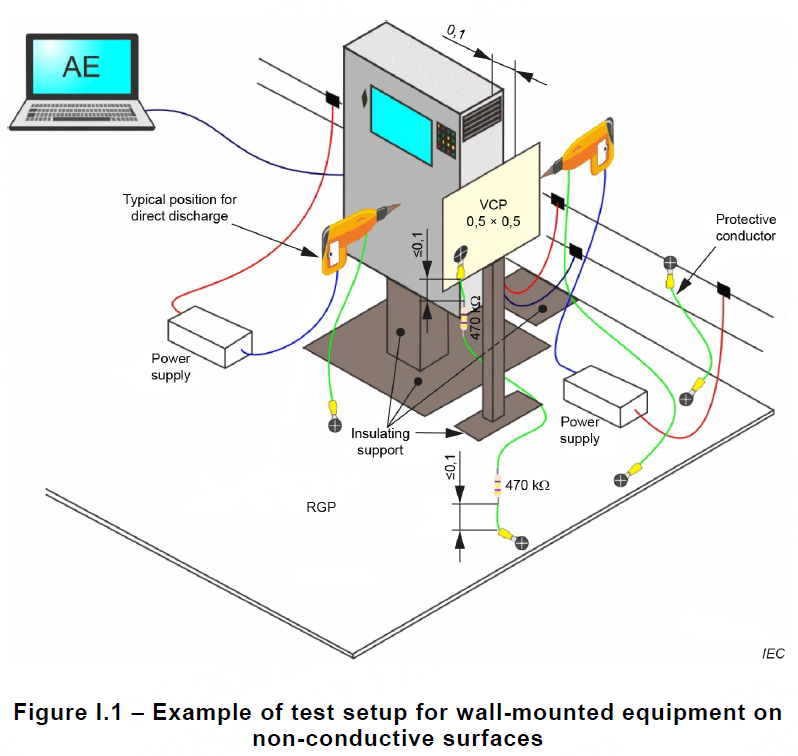

壁掛式設備要安裝在不含導電結構的牆壁上或嵌入牆壁中，應按圖1所示的示例進行設置。
說明可採用類似的絕緣支架，但不帶金屬板，如圖I.2所示。

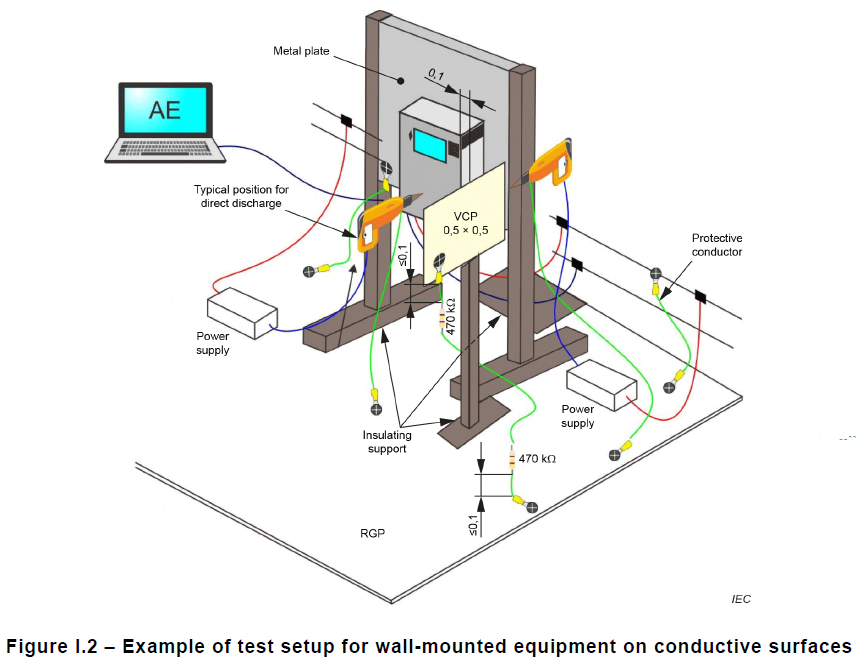

如果EUT打算安裝在導電表面上，測試設置如圖I.2所示。
圖I.2中金屬的尺寸應在所有方向上超出EUT至少0.5米。
其他的IEC 61000-4-2 2025與上一版本的差：
·增加了一個關於如何選擇測試點的資訊附件，並就如何指定直接接觸放電的脈衝數提供指導（見附件E）；
·將第9條移至新的資料性附件（見附件K）；
·通過不確定度預算的例子改進了測量不確定度的考慮；
·將安裝後測試移至新的資料性附件G中，因為這些測試不能在受控環境中進行；
·增加了可穿戴設備的資訊附件。
