一、前言
在AI伺服器與高功率電力模組快速演進的浪潮中，電力的需求越來越大，當電力控制越來越大時，設計上相對不穩定性也越來越高，包括熱效應、結構安全及間距要求、電子元器件選用、回授反應速度、突波湧流等等，因此要獲得穩定可靠的產品是非常大的挑戰。
現在大電能的產品發展快速，基本上法規是跟不上此一發展進度的，本文僅就其中EMC實驗測試中的CE(Conduction Emission)傳導輻射做一個探討，探究若按一般性架設、參數補償等，期間潛藏不確定的風險。
二、認知風險說明
一般EMC實驗室，各項使用中的儀器設備，都會執行校正，取得校正參數資料後，會在執行測試中把低頻段衰減量給予補償回歸，如此在小功率產品看似合理的事情，如今進入到大功率產品時，在執行CE測試，單一做LISN（Line -Impedance Stabilization Network）衰減補償是有盲點存在的，這些盲點說明如下：
(1) CE測試法規的測試架設上需要經過LISN供電，LISN作用一來是作為阻抗匹配用，再來就是阻擋外來雜訊串入，影響量測結果，以及避免產品內部的雜訊能量傳至外部，以致造成產品是正常的假像,在現行”產品”法規文章中有敘述，”可以”在LISN(AMN)與Source之間加入適合的濾波器，但是在架設圖之中並未畫出濾波器，容易讓人誤解；
(2) 如果產品在某一種負載下發生異常，類似共振情況時，由於LISN低頻呈現低阻抗，因此如果沒有加裝濾波器時，有可能把這種共振現象立即消除，產品是有可能通過測試，但是發生共振的原因仍然存在(參見表一)，如果將電力源輸出，加入一個濾波器再接至LISN，這時候不穩定現象就不會受LISN影響，(參見表二)，再者，一般大電力電路設計，是應該考慮產品前後Impedance值的範圍(例如濾波器)，避免共振問題發生。

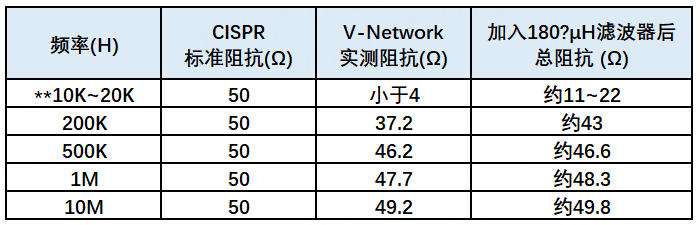

表一(V-Network 參考CISPR 16-1-2)
根據目前市面上高功率濾波器與CDN電感設計 以下是常見電感值的範圍：
差模電感值：100uH ~ 1mH
電感值越大抑制雜訊能力高，但需要搭配系統需求去設計，避免影響反應速度。

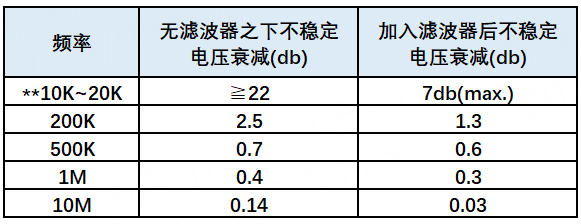

表二
三、可行性做法探討
為了滿足設計、驗證測試、實際場域運用等一致性品質要求，避免潛藏的疏漏，在此提出幾個面向，希望各實驗室均能留意(這些配套細節，在目前的規範中並未提及)
(1) CE測試架構，LISN之前建議增加濾波器，避免LISN在低頻下阻抗偏低，影響測試誤判，至於濾波器中的電感值，建議選用150uH~180uH；
(2) 大電力產品，Inrush Current很大，產品應該要具備緩啟動功能，或者測試時，以逐步載入操作；另外，透過增加之濾波器，可以抑制湧流所產生之干擾；
(3)、大電力產品的設計，都必須將Input / Output 看出去的Impedance納入考慮，因此不同電力層應該建立一致性參考標準，讓設計有所依循，如此才能做到共通性、共用性模組產品。
四、結語
由上述分析來看大電能產品，在實際使用下，需要考慮各區塊安全設計，如上述濾波器的重要性，另外就是未來要建立各區塊參數，提供設計參考，建立一致性基準，讓這類產品後續發展滿足共通性、共用性模組式架構，更重要的是能節省資源。
