IEC 61000-4-6 C.S. 法規盲點探討
在IEC61000-4-6 CS測試中，會標定1V / 3V / 10V等為測試強度等級，這些強度等級的電壓，也就是說抗擾測試電壓，是定義在Generator”源”，還是定義在CDN的輸入端(6db之後)，這兩個論點，在法規架設圖型中均有呈現，因此會讓人產生混淆，在此做一個澄清與分享，讓EMC同仁有一個正確觀念。
規範中抗擾強度需求等級與對應電壓U0 如下表一，這裡所陳述的U0 電壓，在法規中有部分圖中標示是以Generator的 “源”或者定義在6db之前(如圖一、圖二)，這樣就後造成抗擾測試電壓有一倍之差距。

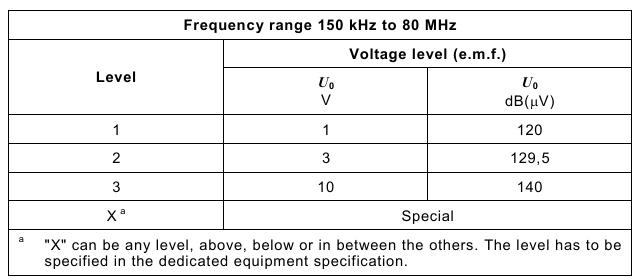

表一

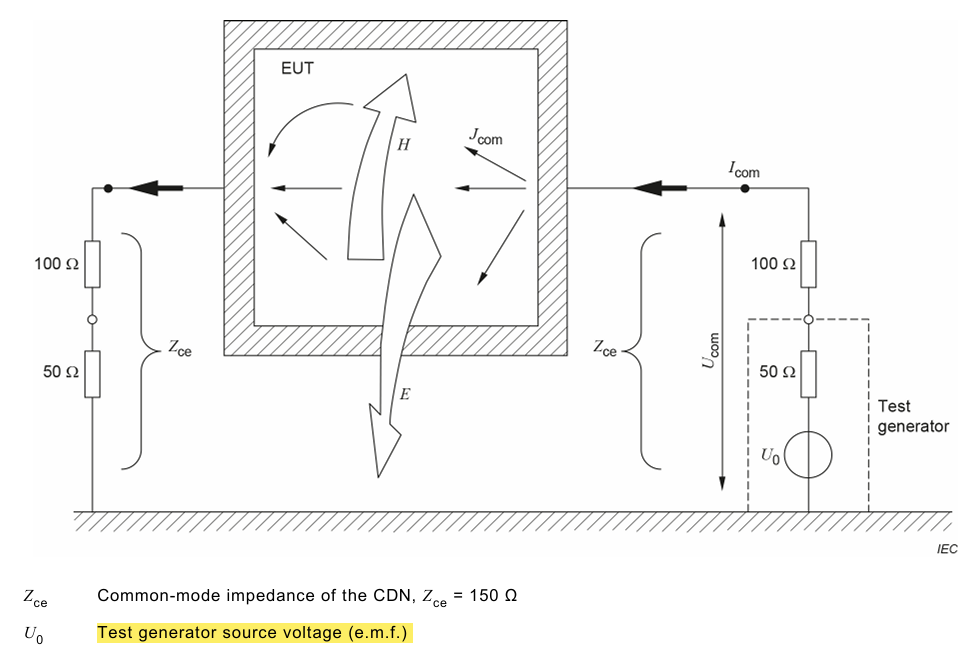

圖一

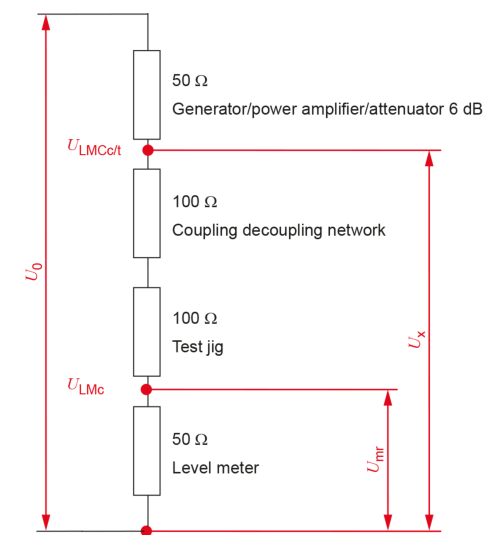

圖二
從上圖二中之標示，同樣地會讓工程師們誤解，認為U0 是在6db前之電壓。另外，在法規中有些圖示，是以6db之後定義為U0電壓，如下列圖三、圖四(在此T2為6db衰減器)

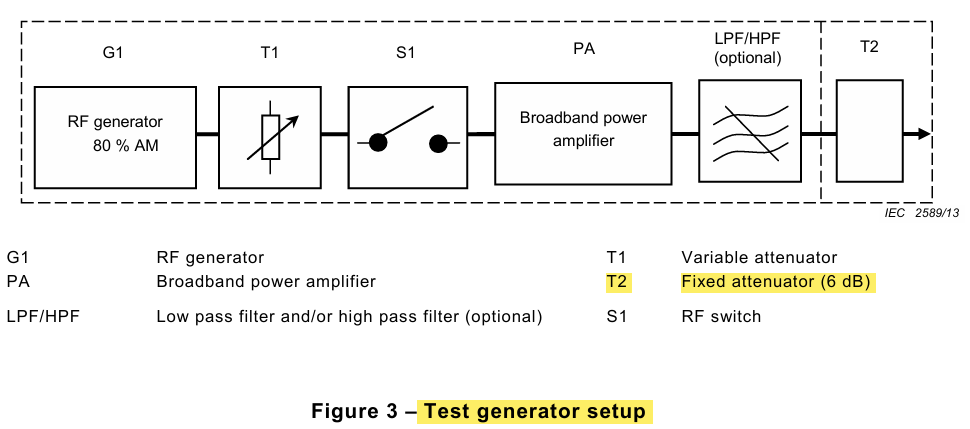

圖三

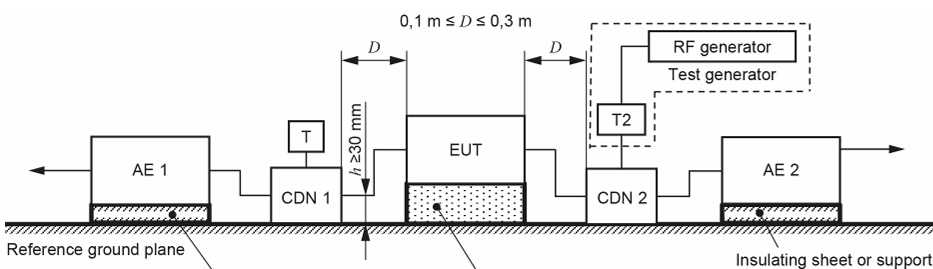

圖四
解讀法規本文與結論

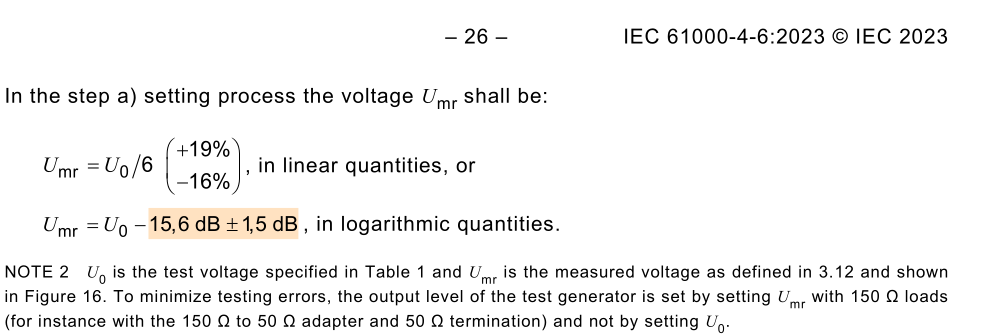

從法規文字及下面截圖公式上分析，抗擾測試電壓，是定義在6db之後(因為在此公式中，並未考慮6db，法規測試架設中之6db，主要是要防止反射波對產生器的傷害，而考慮加進去的，你可以採用6db，也可以採用3db：
實驗室驗證方法
1、直些將內部校正檔選150KHz/10V輸出(調整為非調變模式)，並在6db衰減器之前透過示波器量測150KHz之VRMS ，快速確認源頭電壓(如果U0為10 VRMS，這邊就應該量到20 VRMS)；
2、這時標準電壓值，應該是20 VRMS (±1.5db)；
3、將內部校正檔選200KHz/10V輸出(調整為非調變模式)，同樣在6db衰減器之前透過示波器量測200KHz之VRMS，這時電壓應該仍為20 VRMS(±1.5db)；
4、接著可以陸續驗證量測在6db衰減器之後、CDN之後等，掌握6db衰減器及CDN之特性；
5、上述手法用頻譜量測也是相同的道理。
