Voltage Dips & Short Interruptions Immunity Test
1. 為什麼要關注這次更新？
IEC 61000-4-34 適用于中高功率設備之電壓驟降與短暫中斷抗擾度測試。
A2:2025 針對三相系統與測試程式進行補充與澄清。
2. 本次 A2 Update 重點
• 明確三相系統需同時測試
• 相位角預設為 0°
• 提升測試一致性
3. 是否需要重測？
若原測試未涵蓋三相同時測試、相位角未記錄，或產品設計有變更，建議進行評估或補測。
4. 建議行動
• 檢視既有測試報告
• 新案依 A2 條件執行
• 與實驗室確認測試設定
5. 常見問答 QA
Q1：舊版報告是否仍有效？
A：需視市場與認證要求，技術上可能仍接受，但建議評估 A2 影響。
Q2：單相產品是否受影響？
A：主要影響三相系統，單相產品影響較低。
Q3：A2 是否增加測試等級？
A：未調整測試等級，但條件定義更嚴謹。

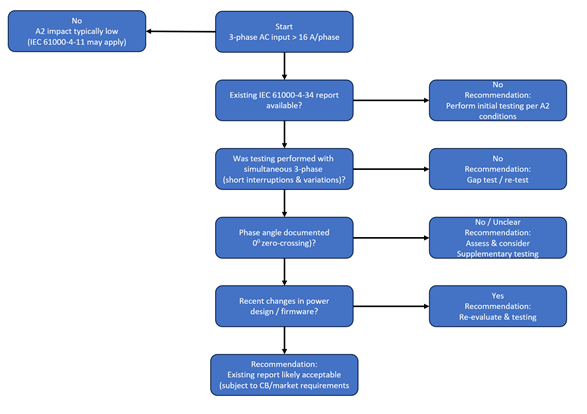

6. 是否需要重測？Decision Flow
本頁提供依據 BS EN / IEC 61000-4-34:2007+A2:2025 的實務判斷流程，協助客戶快速判斷既有測試報告是否需要補測或重測。
判斷流程
Step 1：產品是否為三相 AC 供電，且額定電流 >16 A / phase？
→ 否：通常不受 A2 影響（IEC 61000-4-11 適用）
→ 是：進入 Step 2
Step 2：原測試是否已明確記錄三相同時測試？
→ 否：建議補測
→ 是：進入 Step 3
Step 3：原測試是否依 0°（正向零交越）相位角進行？
→ 不確定 / 未記錄：建議評估補測
→ 是：進入 Step 4
Step 4：產品設計、韌體或電源架構是否於近期變更？
→ 是：建議重新評估或重測
→ 否：既有測試結果通常仍可接受
7. 測試示意與實務說明（摘要）
• IEC 61000-4-34 要求三相系統於電壓驟降與短暫中斷測試時，需依規定進行相位控制與向量配置（參考 Annex C）。
• A2:2025 特別補充三相向量角度慣例差異說明，並新增 Annex F，說明電壓 rise-time / fall-time 的判讀方式。
• 在實務測試中，0° 相位角（正向零交越）常為最嚴苛條件，可能引發系統 reset、通訊中斷或控制異常，即使硬體未損壞。
• 是否判定為 FAIL，須依產品性能準則（Performance Criteria）及產品規範或客戶協定進行判斷。
8. Lab Practical Notes（實驗室實務提醒）
• 三相測試須確認 dip generator 具備足夠的 inrush current capability（Annex A）。
• 測試期間建議監控三相電壓與 EUT 狀態 log，以利判讀暫態行為。
• Phase-to-phase 測試時，需避免使用 Figure 3d 所示之不允許配置。
• 建議於測試報告中明確記錄：相位角、測試方法（Method 1 / 2）、性能判定依據。

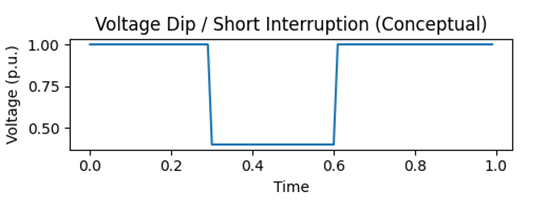

Figure 1 電壓驟降與短暫中斷波形示意
概念波形圖，展示了電壓驟降和短暫中斷的情況。此圖僅用於解釋說明，並非標準波形圖。

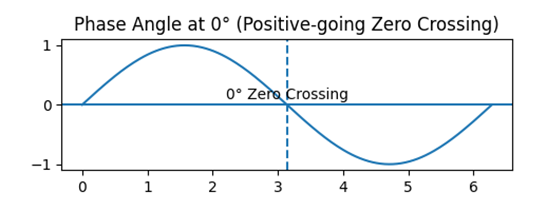

Figure 2 相位角 0°（正向零交越）示意
概念性正弦波圖，用於說明 A2 中提到的 0° 相位角（正向過零點）的定義。
