一、測試範圍
EN 50561-1 規定了使用低壓電力裝置作為傳輸介質的家用通信設備無線電干擾特性的限值和測量方法，適用於頻率範圍 1.6065MHz 至 30MHz 介質上通信的 PLC 設備。
二、測試項目

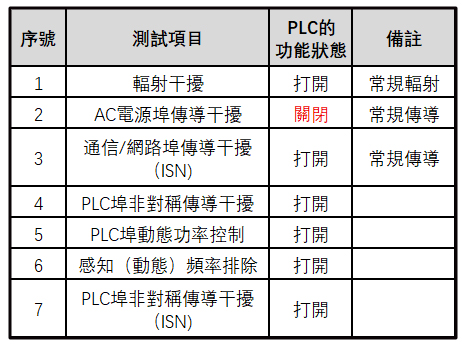

PLC 設備電磁相容測試包含常規輻射、傳導測試及四項專屬測試專案，所有測試的設備功能狀態及備註要求如下表所示：
三、測試要求
常規輻射與傳導測試為行業通用測試項，下文將重點闡述表中 4-7 項 PLC 設備專屬測試的架設方式、測試條件及限制值要求。
1. PLC埠非對稱傳導干擾
本測試依據 EN 50561-1 中 9.1 章節要求執行。

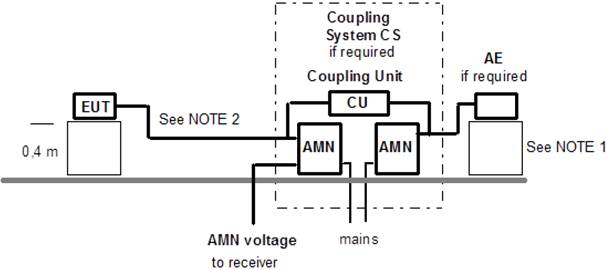

1）架設方式：
NOTE 1: 從 AE 到參考地面平面（垂直或水準）的距離並不關鍵。
NOTE 2: 被測設備（EUT）與耦合去耦網路（CS）之間的電纜長度為 0.8 米（± 0.05 米）。
2）EUT要求在以下兩個條件下進行量測：
EUT的PLC功能在動作。即：要求PLC modem功能有效的測試應在PLC利用率超過10％且發送信號設置在其最大電平至少250 ms的條件下進行；
終止執行EUT的用戶資料交換(不跑10%流)。在沒有用戶資料傳輸，應量測時150 kHz至30 MHz的頻率範圍內的干擾電平。
被測PLC和周邊PLC分別通過兩個LISN進行供電，兩者之間通過耦合單元實現通信功能，接受機通過被測PLC的供電LISN接受測試傳導干擾信號。

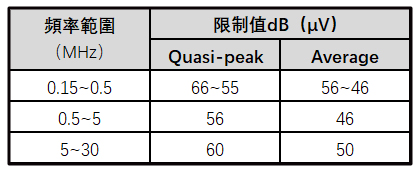

3）限制值：
2. PLC埠動態功率控制
本測試依據 EN 50561-1 中 9.2 章節要求執行。

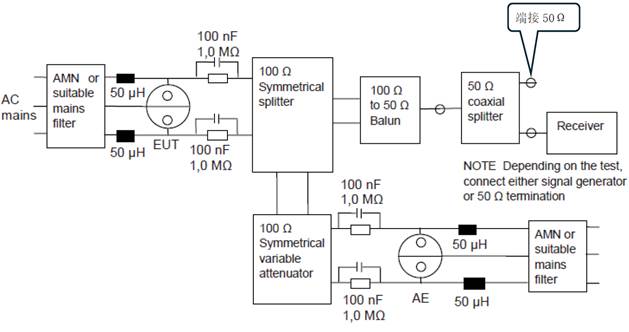

1）架設方式：
2）條件測試：
PLC 無線模組功能啟動，PLC 使用率超 10%，傳輸信號設為最大級別並保持至少 250 毫秒；調節耦合網路中對稱模式插入損耗（10dB、20dB、40dB、＞40dB）完成全工況測試。

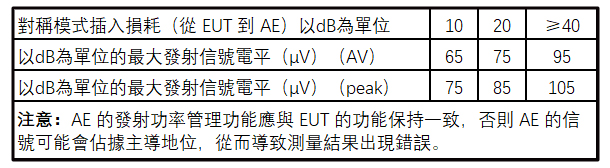

3）限制值
在 1606.5 MHz 至 30 MHz頻率範圍動態功率控制 PLC 信號傳輸電平限值
3. 感知（動態）頻率排除
本測試依據 EN 50561-1 中 9.3 章節要求執行。

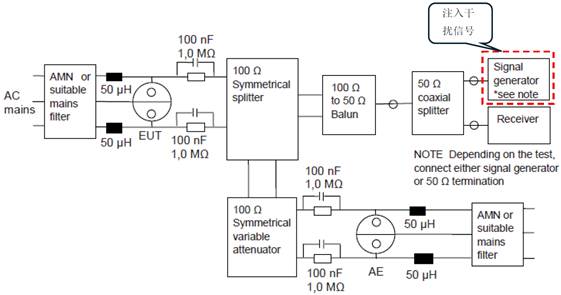

1）架設方式：
2）測試條件：
PLC 無線模組功能啟動，PLC 使用率超 10%，傳輸信號設為最大級別並保持至少 250 毫秒；類比廣播信號注入干擾，驗證設備頻率避讓能力。
干擾信號發出 15s 內，設備需完整避讓干擾頻率；
停止干擾後 3 分鐘內，保持避讓狀態並恢復通訊。
3）限制值

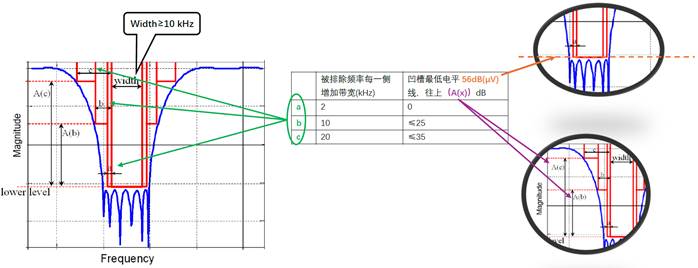

該項測試的限制值的建立，當頻寬≥10kHz,最低電平=56dB(μV) (使用平均值檢波器,檢波頻寬9kHz）.如下：
4. PLC埠非對稱傳導干擾（ISN)
本測試依據 EN 50561-1 中 9.4 章節要求執行。

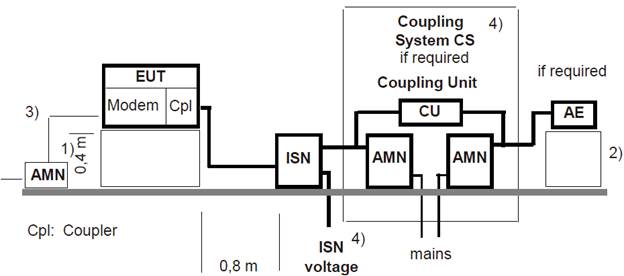

1）架設方式：
2）測試條件：
為確保 PLC 埠的固有對稱性，在所有運行條件下，並採用 9.4 節中給出的方法和程式來進行操作；
被測PLC和周邊PLC分別通過兩個LISN進行供電，兩者之間通過耦合單元實現通信功能，接受機通過在被測PLC與供電LISN添加一個ISN用於接受測試傳導干擾信號。
3）限制值
BTL 擁有多年電磁相容檢測經驗，組建了專業的技術服務團隊，具備 PLC 電力線通訊設備全專案電磁相容測試能力，可嚴格按照 EN 50561-1 標準完成測試，出具CNAS 和 A2LA 雙重資質檢測報告，為 PLC 設備研發、合規認證、市場准入提供權威、專業的技術支援與解決方案。
