安规资讯: USB(Type C) PD3.1输出超LPS/PS2如何符合IEC 62368-1的要求？
USB Type-C接口已经被广泛应用于各种手机、平板、电脑和显示器等电子设备上。Type-C接口在数据传输、显示输出、快速充电等方面都有着出色的表现。快充方面，随USB PD更新换代，新的USB PD3.1快充标准将支持最高48V的电压输出，充电功率同步提升至240W。
当USB PD从3.0进入到USB PD 3.1，从SPR(100W)@20Vmax.到EPR(240W)@48Vmax.后，安规以往要求的USB输出须符合LPS/PS2之功率要求(≤100W) 也发生了变化，因为它的供电端在EPR模式下正常工作就远大于100W。所以自USB PD3.1之后，USB不能再被视为一个有保障的“限功率电源”了，也就是说连接在后端的Powered Device(PD)需要有防火外壳的设计(除非只限工作在SPR模式)，因为它的供电前端(PSE)为一动态变化电压源，不再受限于100W以下。
这一技术发展演变将对安规的防火方面要求带来一些矛盾与冲击，为了应对这些问题，IECEE安全技术委员会IEC/TC 108发布了新的决议108/832/INF，旨在满足快速解决方案的需求，以降低EPR 模式下的火灾风险。
专家们根据功能安全通信标准IEC 61784-3对USB PD协议的软件评估，从以下八种常见的通信错误/故障模式进行分析：
Message corruption (讯息损毁)
Unintended repetition of a message (讯息意外重复)
Incorrect message sequence (讯息序列错误)
Message loss (讯息丢失)
Unacceptable delay of message (讯息延迟)
Message insertion (讯息插入)
Message masquerade (讯息伪装)
Incorrect address (地址不符)
主要对通信(充电)协议内功能安全评估和验证测试，确保EPR模式下供电能力以及为接收端提供充足的保护措施，防止发生故障和火灾风险；还应确保当工作在非EPR模式下，电源输出与接收之间的功率传输保持在 100 W 以下。

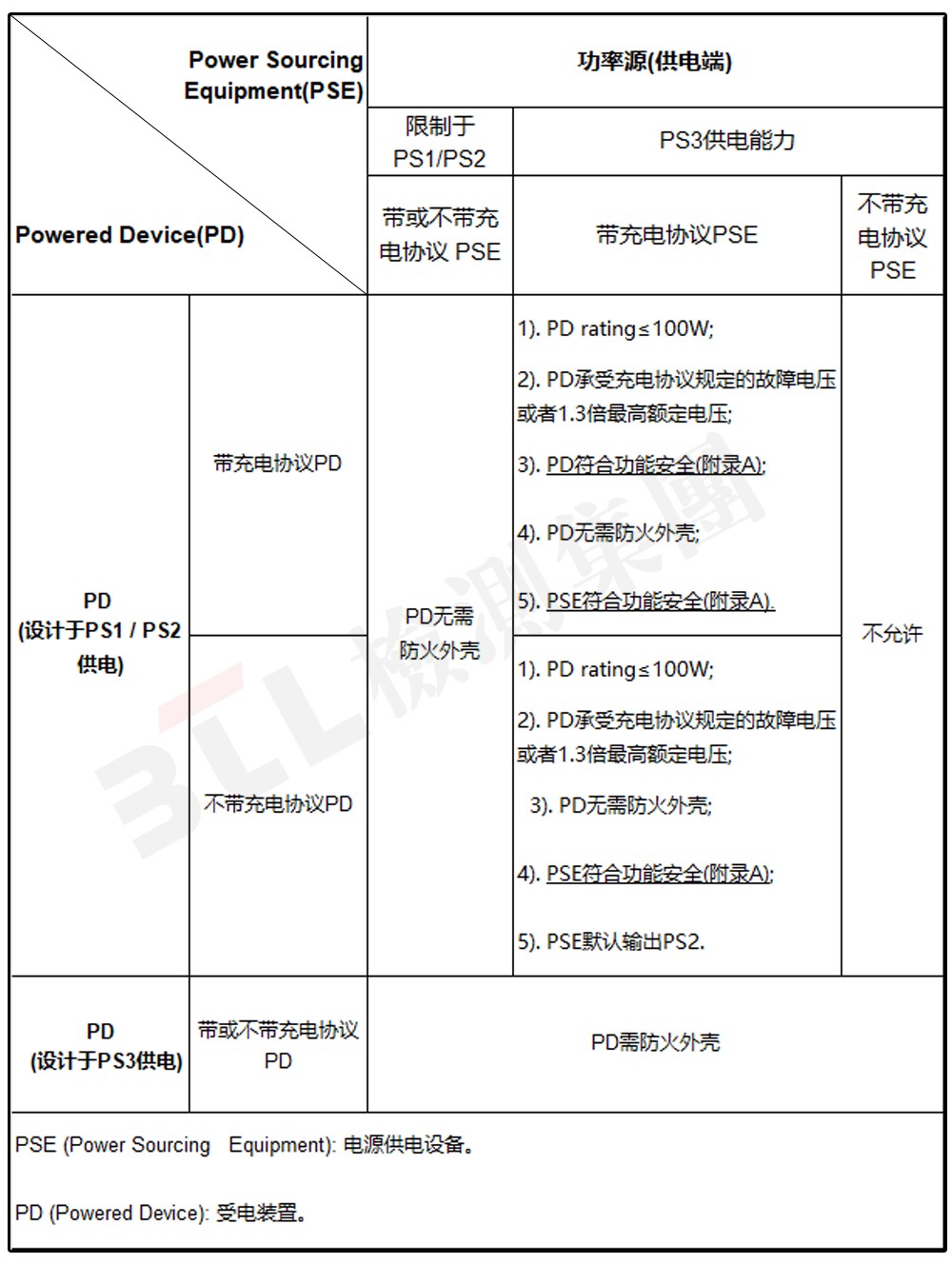

对于PD与PSE的设计/防火外壳等要求总结如下表：
