IEC 61000-4-6 C.S. 法规盲点探讨
在IEC61000-4-6 CS测试中，会标定1V / 3V / 10V等为测试强度等级，这些强度等级的电压，也就是说抗扰测试电压，是定义在Generator”源”，还是定义在CDN的输入端(6db之后)，这两个论点，在法规架设图型中均有呈现，因此会让人产生混淆，在此做一个澄清与分享，让EMC同仁有一个正确观念。
规范中抗扰强度需求等级与对应电压U0 如下表一，这里所陈述的U0 电压，在法规中有部分图中标示是以Generator的 “源”或者定义在6db之前(如图一、图二)，这样就后造成抗扰测试电压有一倍之差距。

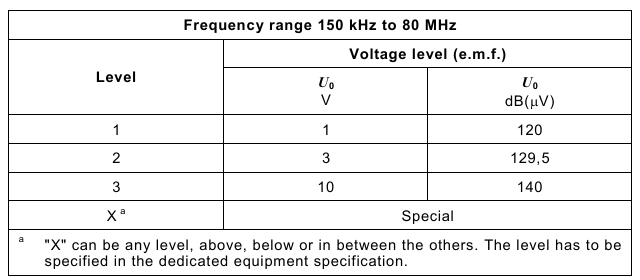

表一

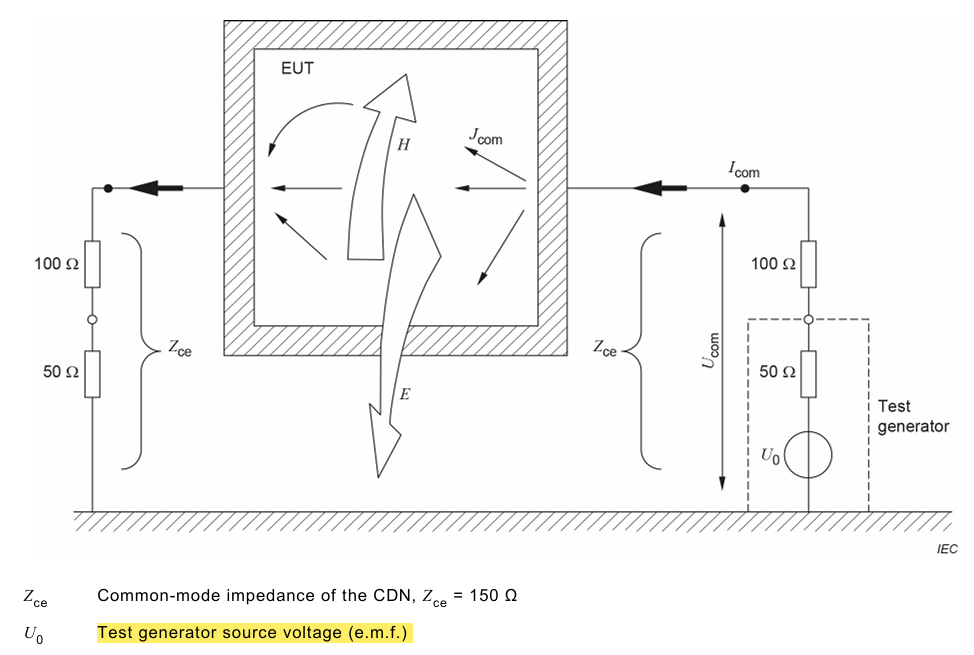

图一

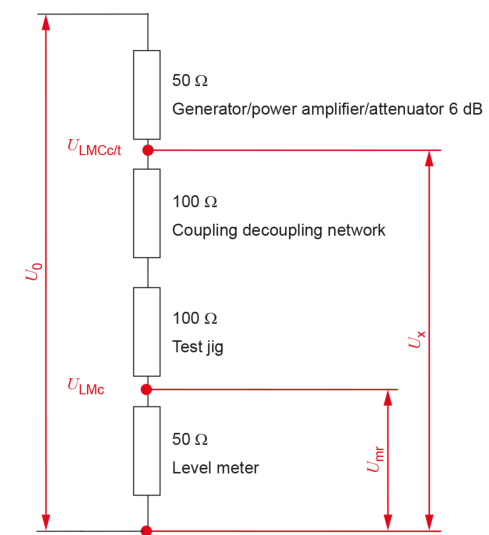

图二
从上图二中之标示，同样地会让工程师们误解，认为U0 是在6db前之电压。另外，在法规中有些图示，是以6db之后定义为U0电压，如下列图三、图四(在此T2为6db衰减器)

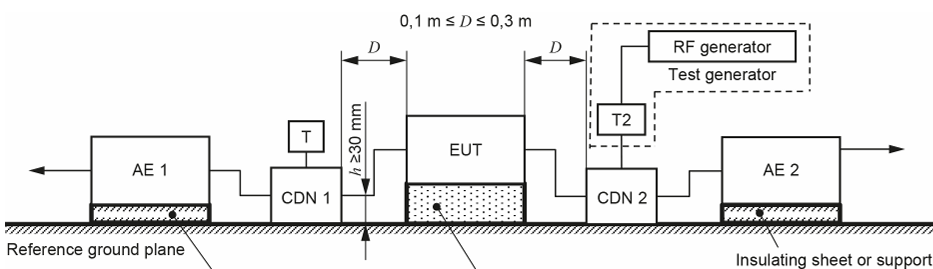

图三

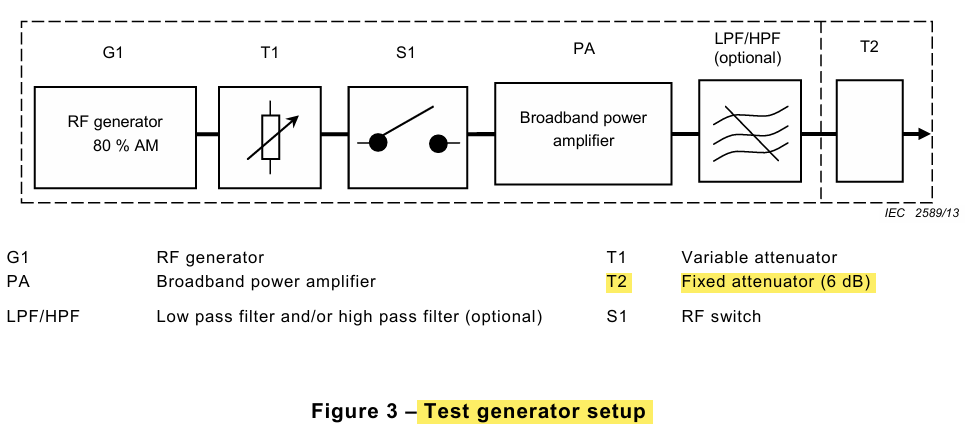

图四
解读法规本文与结论

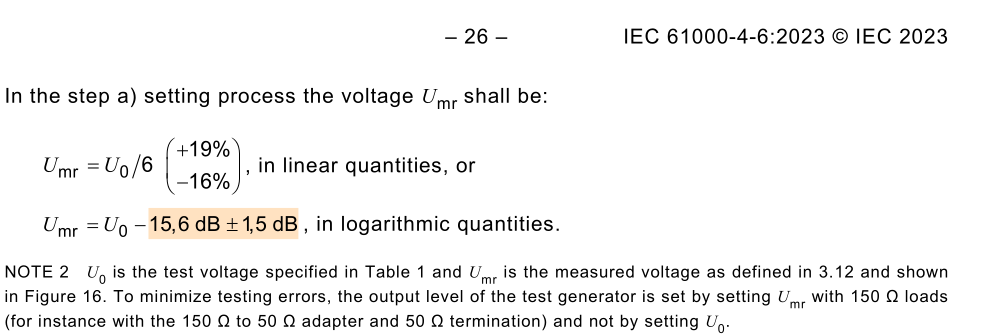

从法规文字及下面截图公式上分析，抗扰测试电压，是定义在6db之后(因为在此公式中，并未考虑6db，法规测试架设中之6db，主要是要防止反射波对产生器的伤害，而考虑加进去的，你可以采用6db，也可以采用3db：
实验室验证方法
1、直些将内部校正档选150KHz/10V输出(调整为非调变模式)，并在6db衰减器之前透过示波器量测150KHz之VRMS ，快速确认源头电压(如果U0为10 VRMS，这边就应该量到20 VRMS)；
2、这时标准电压值，应该是20 VRMS (±1.5db)；
3、将内部校正档选200KHz/10V输出(调整为非调变模式)，同样在6db衰减器之前透过示波器量测200KHz之VRMS，这时电压应该仍为20 VRMS(±1.5db)；
4、接着可以陆续验证量测在6db衰减器之后、CDN之后等，掌握6db衰减器及CDN之特性；
5、上述手法用频谱量测也是相同的道理。
