针对有音频输出的多媒体设备，标准有专项测试要求，在此提出一点解读见解，让广大客户能分辨自己产品是否符合这类测试，且在产品初期就能考虑EMC设计，帮助客户减少认证成本和缩短认证周期。
EN 55035 Scope包含哪些设备?
适用于额定交流电压有效值或直流电压不超过600V的信息技术设备、音频设备、视频设备、广播接收设备、娱乐灯光控制设备及其组合。
什么是音频设备？
主要功能至少包括音频信号产生、输入、存储、播放、检索、传输、接收、放大、处理、转换或控制其中一项的设备。
产品测试
针对有音频输出功能的设备，附录G章节RS和CS有专项测试要求，需监控干扰过程中产品声干扰比

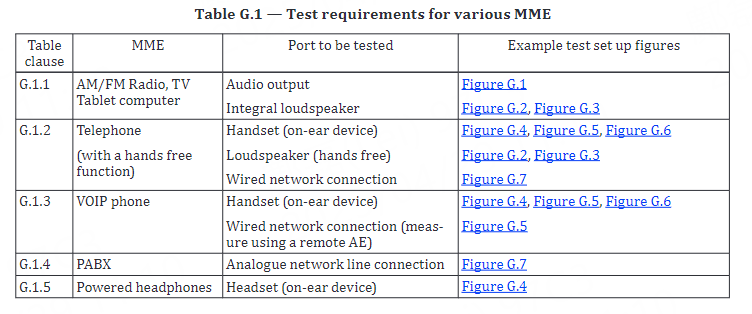

1、常见MME设备的测试端口和示例测试图

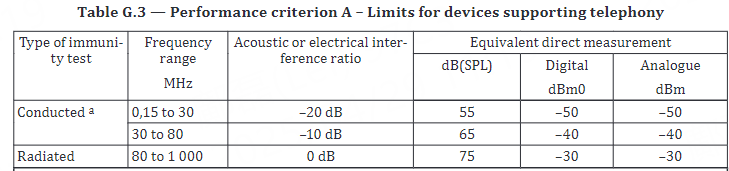

2、支持电话功能声/电限制值
3、除支持电话功能设备以外限制值（-20dB或更好）

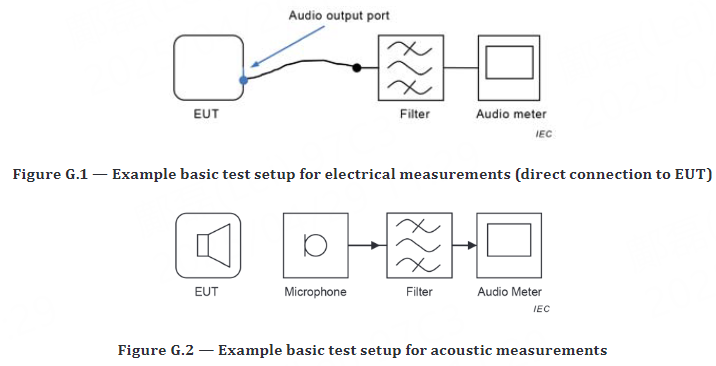

4、声学/电学测试示例图
产品设计初期-EMS问题分析：
干扰分析：
RS在外壳屏蔽性能完好的情况下，干扰信号通常是天线发射，再通过外露电源线和信号线耦合干扰，通过音频功能放大，被声音分析仪器监控到；
CS是直接把干扰信号通过CDN加在产品电源端或者信号端，再传递到产品内部，通过音频功能放大，被声音分析仪器监控到；
产品设计初期-关于RS/CS一点布局建议
传导抗扰度：
1. 优化电源滤波：
在电源入口处安装合适的电源滤波器，以抑制传导干扰的传入。
确保滤波器的接地良好，接地线尽可能短。
2. 改进接地设计：
根据电路频率选择合适的接地方式，如单点接地、多点接地或混合接地。
降低接地阻抗，确保接地系统稳定，避免地电位差引起的干扰。
3. 增加去耦电容：
在IC的VCC和GND之间增加合适的去耦电容，减少电源线上的噪声对IC的影响。
4. 优化布线：
合理布线，避免信号线与电源线、地线之间的相互干扰。
对强干扰源（如晶振、高频电路）进行屏蔽处理。
5. 增加保护电路：
在电源线和信号线上增加保护电路，如瞬态抑制二极管（TVS）、压敏电阻（MOV）等。
辐射抗扰度：
1. 加强屏蔽：
在关键电路或设备外壳上增加屏蔽罩或屏蔽层，使用高导电材料并确保良好接地。
2. 优化PCB布局：
将高频电路与低频电路分开，避免相互干扰。
确保PCB的地平面完整，减少地环路引起的干扰。
3. 增加滤波器：
在信号线和电源线上增加滤波器，抑制电磁干扰的传输。
4. 能量分散：
通过控制软件实现展频和跳频技术，分散频段能量，降低单点频率辐射的电磁波强度。
5. 减少环路面积：
减少高频电流环路面积，避免形成“天线效应”从而降低辐射骚扰。例如，缩短连线长度，消除不必要的长插脚等。
