IEC的静电标准，已将近十来年没有更新，相对前一版本整体布局上还是有一些变化的，跟着小编一起了解下有哪些需要重点关注的变化：

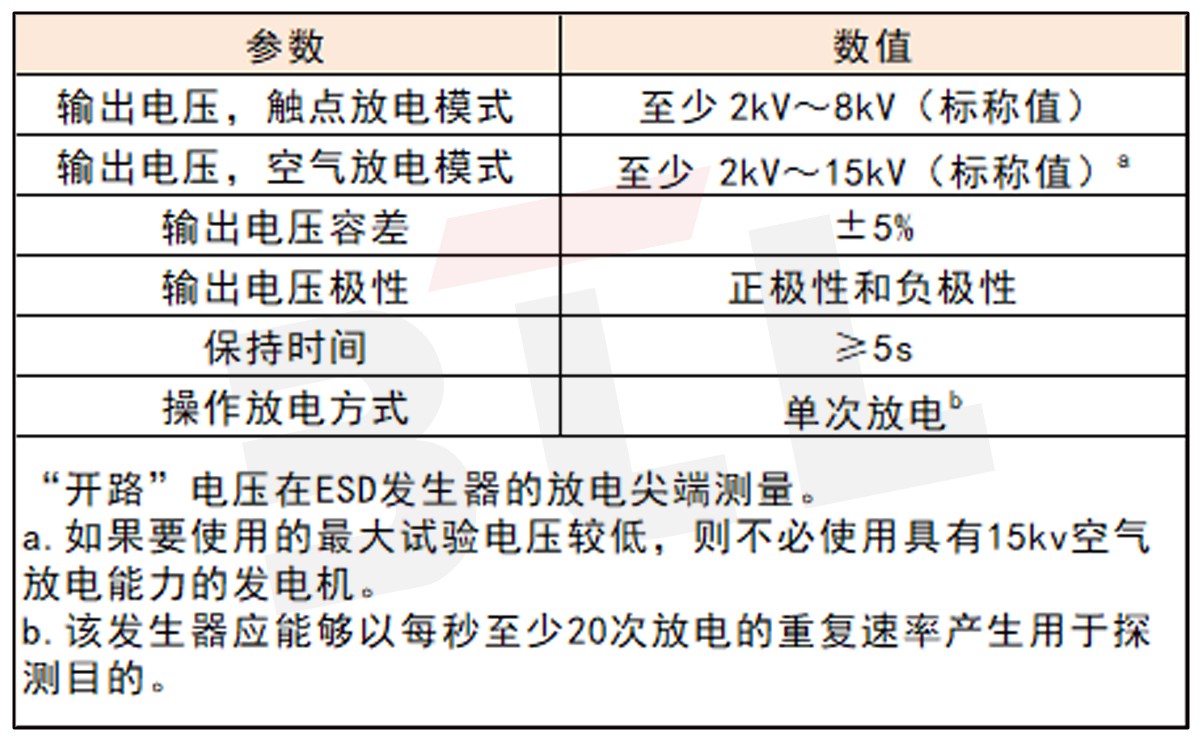

表2-静电发生器总体参数

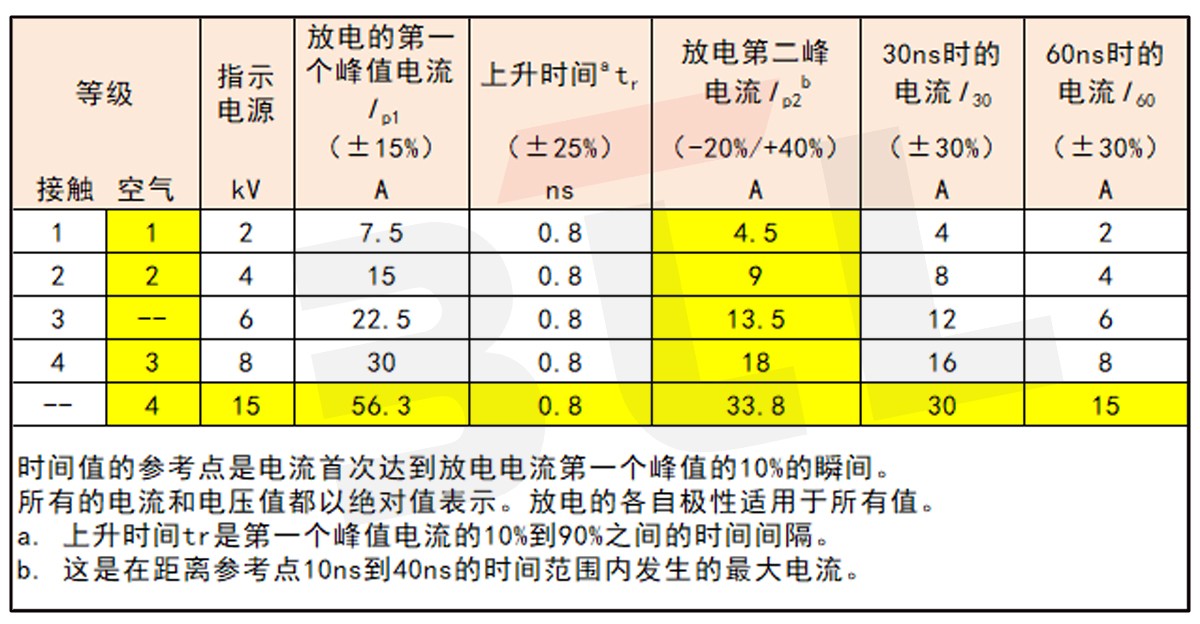

表3-放电电流波形参数
细心的您应该已经发现了：
·表2的接触放电至少起步，由原来的1kV更新为2Kv；
·表3中黄部分增加了带有空气放电尖端的ESD发生器的校准要求；
·表3中还可以看出对于支持到15kV静电枪还要校准15kV波形。

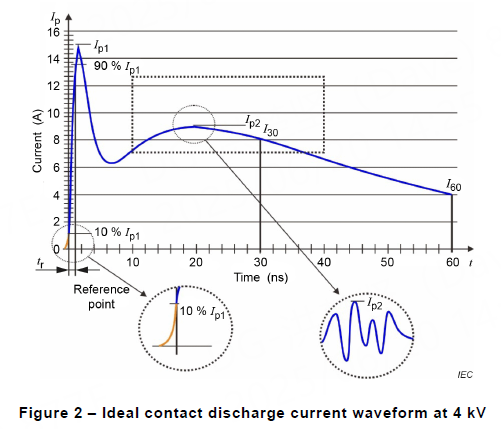

看下新标准的静电接触放电4kV校准电流波形图：
与此同时，电流校准程序也进行了一些更新；
当然，对于开路输出电压需要满足在放电开关闭合的情况下测量 ESD 产生器的开路输出电压，且符合表 2 的要求。
ESD 产生器的电流波形参数测量步骤：
1. 记录五次放电的波形（正、负极性各五次）。
2. 测量以下参数（参见图 2 和表 3），并确保每个值均在允许范围内：
Ip1：第一峰值电流（A）
Ip2：第二峰值电流（A）
I30：放电后 30 ns 时的电流（A）
I60：放电后 60 ns 时的电流（A）
tr：电流上升时间（ns）
3. 至少一个8kV 正极性接触放电的波形应包含于校准报告中。
校准程序中添加了Ip2点的测量，并且2025的标准中强调了应至少至少一个8kV 正极性接触放电的波形在报告中。

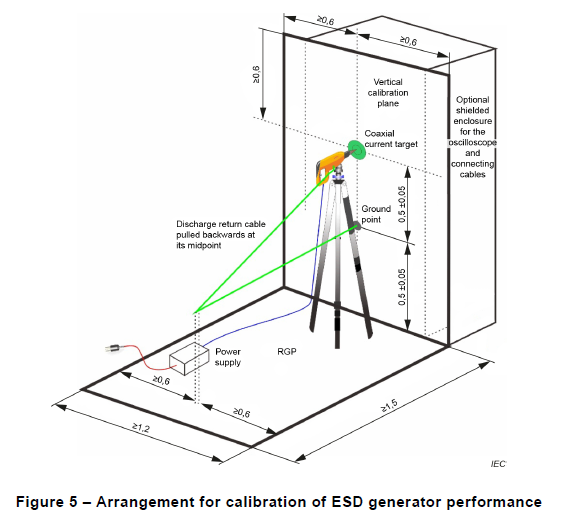

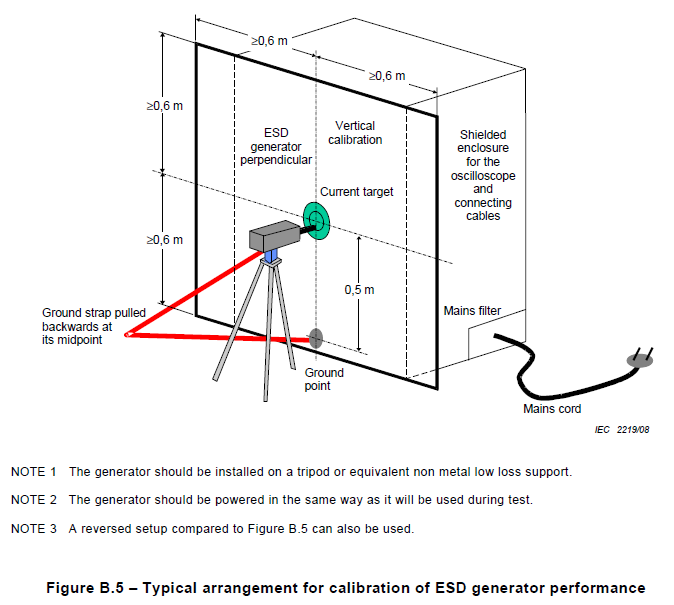

我们再对比一下2025版本和2008版本的校准靶板配置的一些变化：
IEC 61000-4-2:2025 IEC 61000-4-2:2008
新版本增加了特定设备测试装置的规范性附件
小型壁挂式EUTs；即EUT＜(0.5*0.5)m时，VCP的中心应位于EUT两侧的中心。

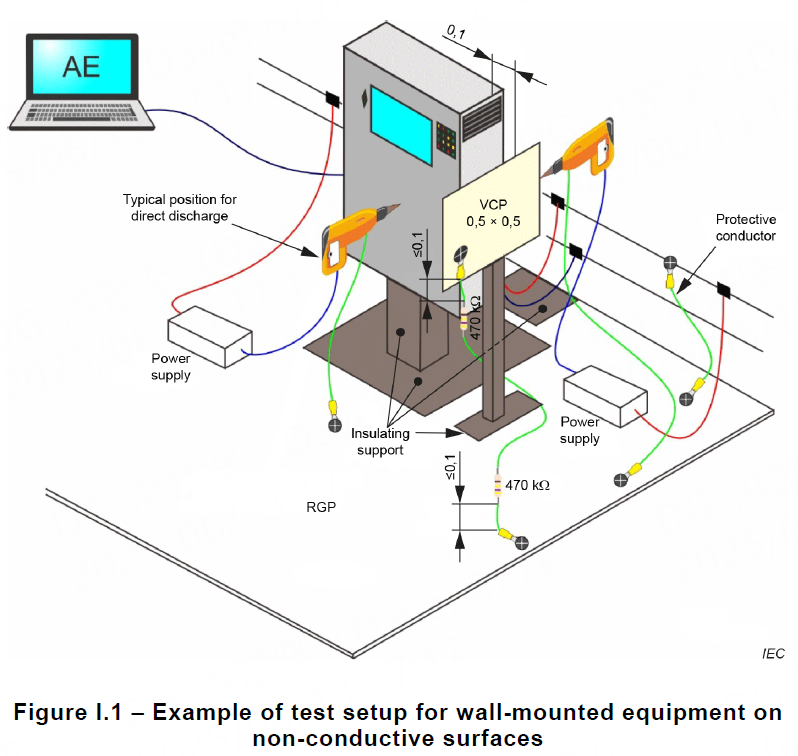

壁挂式设备要安装在不含导电结构的墙壁上或嵌入墙壁中，应按图1所示的示例进行设置。
说明可采用类似的绝缘支架，但不带金属板，如图I.2所示。

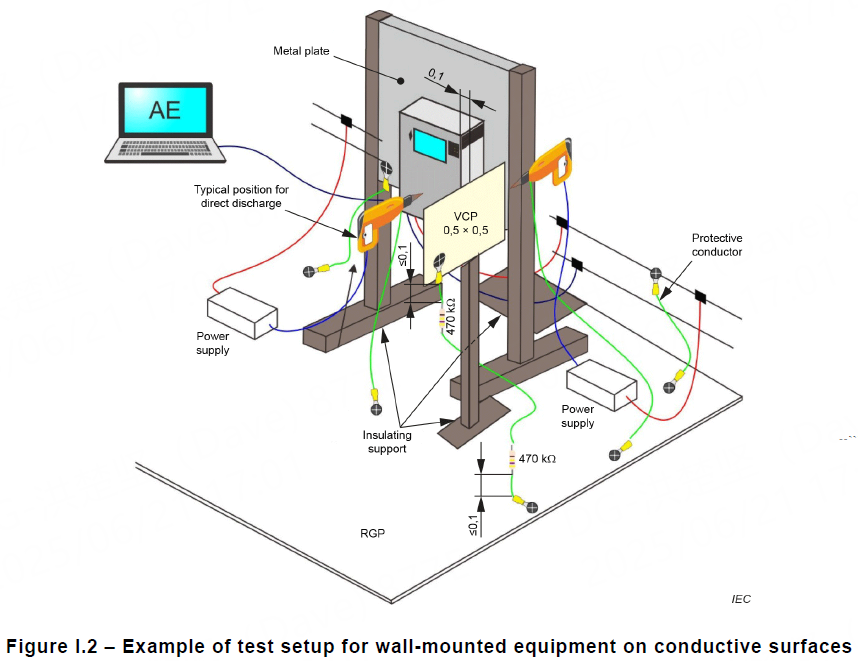

如果EUT打算安装在导电表面上，测试设置如图I.2所示。
图I.2中金属的尺寸应在所有方向上超出EUT至少0.5米。
其他的IEC 61000-4-2 2025与上一版本的差：
·增加了一个关于如何选择测试点的信息附件，并就如何指定直接接触放电的脉冲数提供指导（见附件E）；
·将第9条移至新的资料性附件（见附件K）；
·通过不确定度预算的例子改进了测量不确定度的考虑；
·将安装后测试移至新的资料性附件G中，因为这些测试不能在受控环境中进行；
·增加了可穿戴设备的信息附件。
