Voltage Dips & Short Interruptions Immunity Test
1. 为什么要关注这次更新？
IEC 61000-4-34 适用于中高功率设备之电压骤降与短暂中断抗扰度测试。
A2:2025 针对三相系统与测试程序进行补充与澄清。
2. 本次 A2 Update 重点
• 明确三相系统需同时测试
• 相位角预设为 0°
• 提升测试一致性
3. 是否需要重测？
若原测试未涵盖三相同时测试、相位角未记录，或产品设计有变更，建议进行评估或补测。
4. 建议行动
• 检视既有测试报告
• 新案依 A2 条件执行
• 与实验室确认测试设定
5. 常见问答 QA
Q1：旧版报告是否仍有效？
A：需视市场与认证要求，技术上可能仍接受，但建议评估 A2 影响。
Q2：单相产品是否受影响？
A：主要影响三相系统，单相产品影响较低。
Q3：A2 是否增加测试等级？
A：未调整测试等级，但条件定义更严谨。

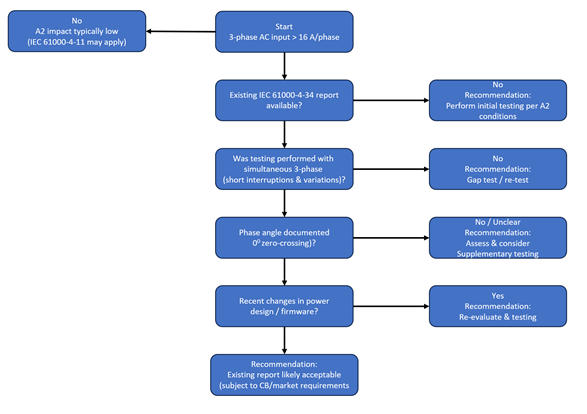

6. 是否需要重测？Decision Flow
本页提供依据 BS EN / IEC 61000-4-34:2007+A2:2025 的实务判断流程，协助客户快速判断既有测试报告是否需要补测或重测。
判断流程
Step 1：产品是否为三相 AC 供电，且额定电流 >16 A / phase？
→ 否：通常不受 A2 影响（IEC 61000-4-11 适用）
→ 是：进入 Step 2
Step 2：原测试是否已明确记录三相同时测试？
→ 否：建议补测
→ 是：进入 Step 3
Step 3：原测试是否依 0°（正向零交越）相位角进行？
→ 不确定 / 未记录：建议评估补测
→ 是：进入 Step 4
Step 4：产品设计、韧体或电源架构是否于近期变更？
→ 是：建议重新评估或重测
→ 否：既有测试结果通常仍可接受
7. 测试示意与实务说明（摘要）
• IEC 61000-4-34 要求三相系统于电压骤降与短暂中断测试时，需依规定进行相位控制与向量配置（参考 Annex C）。
• A2:2025 特别补充三相向量角度惯例差异说明，并新增 Annex F，说明电压 rise-time / fall-time 的判读方式。
• 在实务测试中，0° 相位角（正向零交越）常为最严苛条件，可能引发系统 reset、通讯中断或控制异常，即使硬件未损坏。
• 是否判定为 FAIL，须依产品性能准则（Performance Criteria）及产品规范或客户协议进行判断。
8. Lab Practical Notes（实验室实务提醒）
• 三相测试须确认 dip generator 具备足够的 inrush current capability（Annex A）。
• 测试期间建议监控三相电压与 EUT 状态 log，以利判读瞬时行为。
• Phase-to-phase 测试时，需避免使用 Figure 3d 所示之不允许配置。
• 建议于测试报告中明确记录：相位角、测试方法（Method 1 / 2）、性能判定依据。

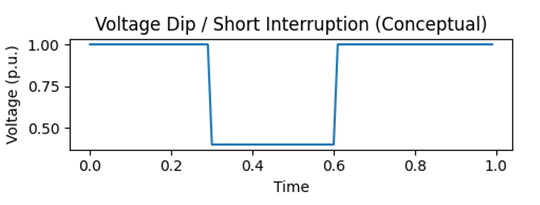

Figure 1 电压骤降与短暂中断波形示意
概念波形图，展示了电压骤降和短暂中断的情况。此图仅用于解释说明，并非标准波形图。

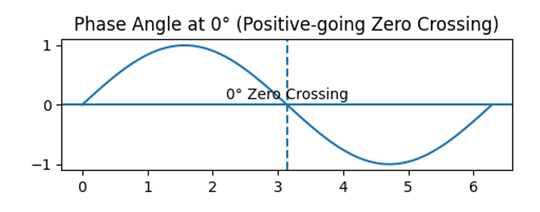

Figure 2 相位角 0°（正向零交越）示意
概念性正弦波图，用于说明 A2 中提到的 0° 相位角（正向过零点）的定义。
