一、测试范围
EN 50561-1 规定了使用低压电力装置作为传输介质的家用通信设备无线电干扰特性的限值和测量方法，适用于频率范围 1.6065MHz 至 30MHz 介质上通信的 PLC 设备。
二、测试项目

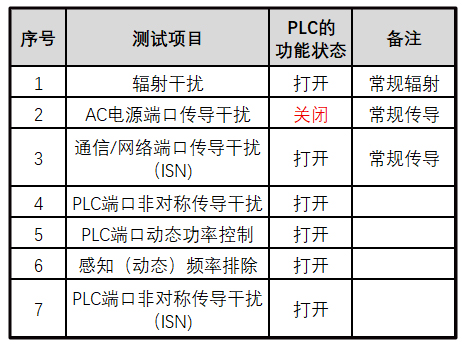

PLC 设备电磁兼容测试包含常规辐射、传导测试及四项专属测试项目，所有测试的设备功能状态及备注要求如下表所示：
三、测试要求
常规辐射与传导测试为行业通用测试项，下文将重点阐述表中 4-7 项 PLC 设备专属测试的架设方式、测试条件及限制值要求。
1. PLC埠非对称传导干扰
本测试依据 EN 50561-1 中 9.1 章节要求执行。

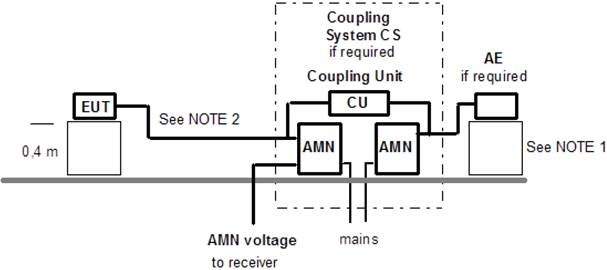

1）架设方式：
NOTE 1: 从 AE 到参考地面平面（垂直或水平）的距离并不关键。
NOTE 2: 被测设备（EUT）与耦合去耦网络（CS）之间的电缆长度为 0.8 米（± 0.05 米）。
2）EUT要求在以下两个条件下进行量测：
EUT的PLC功能在动作。即：要求PLC modem功能有效的测试应在PLC利用率超过10％且发送信号设置在其最大电平至少250 ms的条件下进行；
终止执行EUT的用户数据交换(不跑10%流)。在没有用户数据传输，应量测时150 kHz至30 MHz的频率范围内的干扰电平。
被测PLC和周边PLC分别通过两个LISN进行供电，两者之间通过耦合单元实现通信功能，接受机通过被测PLC的供电LISN接受测试传导干扰信号。

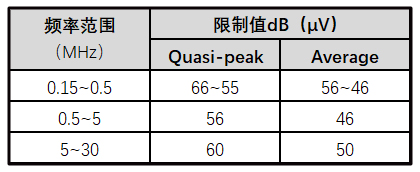

3）限制值：
2. PLC端口动态功率控制
本测试依据 EN 50561-1 中 9.2 章节要求执行。

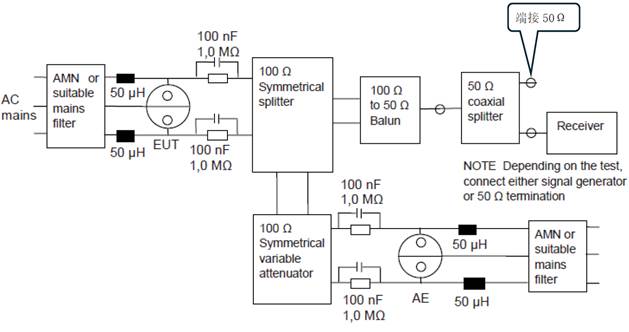

1）架设方式：
2）条件测试：
PLC 无线模块功能启动，PLC 使用率超 10%，传输信号设为最大级别并保持至少 250 毫秒；调节耦合网络中对称模式插入损耗（10dB、20dB、40dB、＞40dB）完成全工况测试。
3）限制值

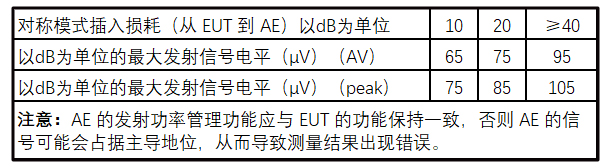

在 1606.5 MHz 至 30 MHz频率范围动态功率控制 PLC 信号传输电平限值
3. 感知（动态）频率排除
本测试依据 EN 50561-1 中 9.3 章节要求执行。

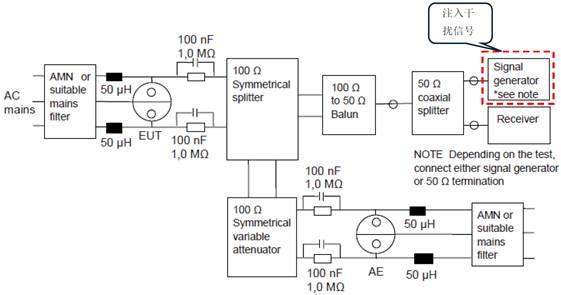

1）架设方式：
2）测试条件：
PLC 无线模块功能启动，PLC 使用率超 10%，传输信号设为最大级别并保持至少 250 毫秒；模拟广播信号注入干扰，验证设备频率避让能力。
干扰信号发出 15s 内，设备需完整避让干扰频率；
停止干扰后 3 分钟内，保持避让状态并恢复通讯。
3）限制值

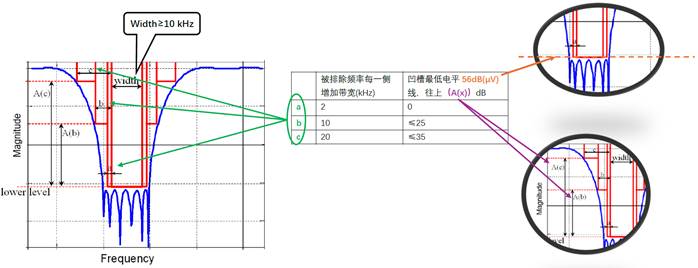

该项测试的限制值的建立，当带宽≥10kHz,最低电平=56dB(μV) (使用平均值检波器,检波带宽9kHz）.如下：
4. PLC埠非对称传导干扰（ISN)
本测试依据 EN 50561-1 中 9.4 章节要求执行。

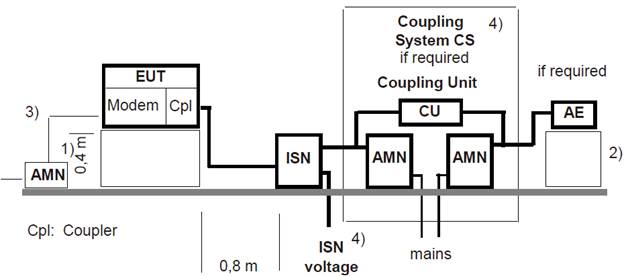

1）架设方式：
2）测试条件：
为确保 PLC 埠的固有对称性，在所有运行条件下，并采用 9.4 节中给出的方法和程序来进行操作；
被测PLC和周边PLC分别通过两个LISN进行供电，两者之间通过耦合单元实现通信功能，接受机通过在被测PLC与供电LISN添加一个ISN用于接受测试传导干扰信号。
3）限制值
BTL 拥有多年电磁兼容检测经验，组建了专业的技术服务团队，具备 PLC 电力线通讯设备全项目电磁兼容测试能力，可严格按照 EN 50561-1 标准完成测试，出具CNAS 和 A2LA 双重资质检测报告，为 PLC 设备研发、合规认证、市场准入提供权威、专业的技术支持与解决方案。
